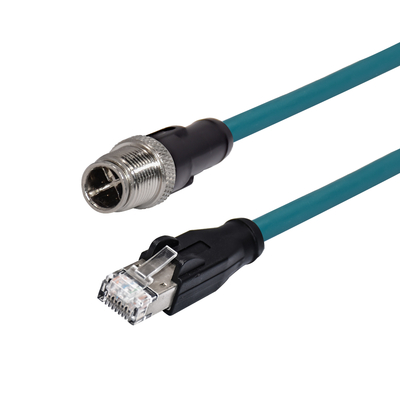

Мужчина M12 8pin x кодируя к мужчине RJ45 отлил защищаемый водоустойчивый кабель в форму IP68 соединителя
Характер продукции
Общие значения
Дизайн соединителя: соединяясь шнур
Соединитель запирая систему: скрепил болтами
Прекращение: отлитый в форму на кабеле
Датчик провода (AWG): 4x2xAWG26
Температура верхнего предела: °C 85
Температура нижнего предела: - °C 40

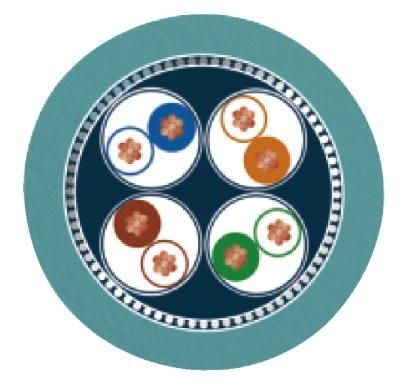

Данные по кабеля
Материал оболочки: PUR
изоляция Одно-руководства: PE
структура Одно-руководства: 8 x 0,14
Диаметр кабеля: 6,2
Сопротивление проводника: 14,5Ω/100 m
Диапазон температур, двигая кабель, °C от: - 10
Диапазон температур, двигая кабель, °C к: 60
Диапазон температур, фиксированный кабель, °C от: - 40
Диапазон температур, фиксированный кабель, °C к: 85
Радиус загиба, фиксированный кабель: ≥ 50 mm
Утверждение 1: UL перечислил
Электрические значения
Расклассифицированное настоящее (°C 40): 0,5 a
Расклассифицированное напряжение тока: 50V AC, 60V DC v
Степень загрязнения: 3
Категория перенапряжения: II
Группа изолируя материала: II
Резистивность тома: mΩ ≤ 15
Сопротивление изоляции: >10^8Ω
Соответствие EMC: защищенный
Степень защиты: IP67
Механическая деятельность: > 100 сопрягая циклов
Материал
Материал контакта: CuZn (латунное)
Контактное покрытие: Au (золото)
Материал тела контакта: PA
Расквартировывать материал: PUR
| Генерал | |
| Примечание | ПРИМЕЧАНИЕ: Наблюдайте допустимыми радиусами загиба кладя проводников, в виду того что степень защиты может быть положена в опасность если гнуть силы слишком высоки. Разрешите механические нагрузки вверх по течению соединителя, например путем использование связей кабеля. |
| Расклассифицированное течение на 40°C | 0,5 a |
| Расклассифицированное напряжение тока | AC 48 V |
| DC 60 V | |

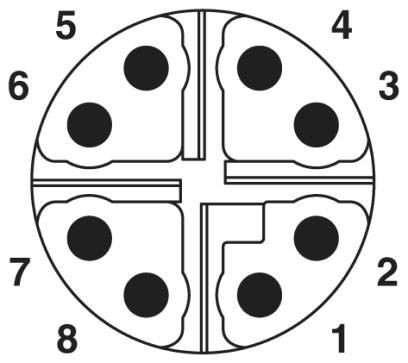

| Количество положений | 8 |
| Сопротивление изоляции | ≥ 100 MΩ |

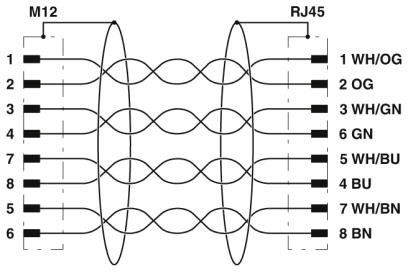

| Кодирвоание | X - данные |
| Стандарты/регулировки | Соединитель M12 основанный на IEC 61076-2-109 |
| Удар, 50155:2001 EN вибрации | |
| Тип/категория сигнала | PROFINET CAT6A (IEC 11801), 10 Gbps |
| Статус дисплея | Никакой |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Метод соединения | Соединение смещения изоляции |
| Поперечное сечение проводника | 0,25 mm ² 0,5 mm ² (гибкое) |
| 0,25 mm ² 0,5 mm ² (твердое тело) | |
| AWG поперечного сечения проводника | 24… 20 (гибкий) |
| 24… 20 (твердое тело) | |
| Диаметр провода включая изоляцию | 0,75 mm… 2 mm |
| Частота проводников связей между такого же поперечного сечения | 10 |
| Материал изоляции провода | PVC/PE/PP/резиновое |
| Структура индивидуального litz в acc. с VDE 0295/самый небольшой диаметр провода | Класс 2-6 |
| Циклы ввода/разведения | ≥ 100 |
| Вращающий момент | Knurl M12 |
| 5 Nm (гайка давления) | |
| Характеристики передачи (категория) | CAT6A |
| Материал | |
| Оценка воспламеняемости согласно UL 94 | V0 |
| Материал контакта | CuSn |
| Материал контактирующей поверхности | Ni/Au |
| Материал несущей контакта | PA 6,6 |
| Материал тела сжатия | Плашк-бросание цинка, никел-покрыло |
| Материал, knurls | Плашк-бросание цинка, никел-покрыло |
