Разъемы серии M
Эти разъемы широко используются в аэрокосмической, военной, автомобильной, электроэнергетической, механической, автоматизированной, а также в электротехнической промышленности.
Мы проектируем и производим в соответствии с международными стандартами и военными стандартами США, наша продукция может заменить европейские, американские и тайваньские разъемы, обладая тем же качеством.
Круглый разъем M12, который мы производим
соответствует международному стандарту IEC61076-2-101 с резьбовым замком M12*1.0.
Степень водонепроницаемости IP67, защита от пыли и воды при погружении, устойчивость ко многим маслам и химическим веществам
M12 предлагает множество различных кабельных разъемов, панельных розеток, полевых/устанавливаемых разъемов и его
аксессуары. Разъемы имеют отраслевые стандарты A, B, D, X, S, T, K, L кодирование, как для резьбового, так и для быстрозажимного систем.
Усилие вытягивания: 10N MAX
Уплотнительное кольцо: Резина
Номинальная температура: -25°C, +85°C
Коррозионная стойкость: испытание соляным туманом, >48 ч
Шестигранная гайка: Латунь, никелированная

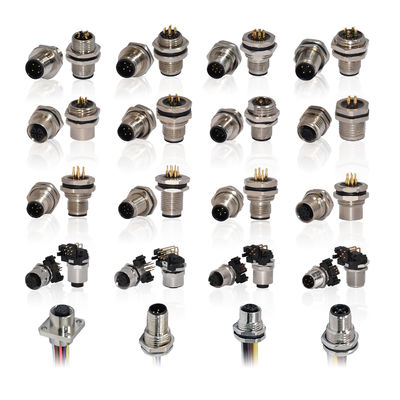

Описание панельного разъема M12 Waterproof Connector
1. Общее введение:
* 3/4/5/8/12 контактов на выбор
* Способ подключения: установка на печатную плату, пайка, проводка
* Уровень защиты: IP67
* Работа в температурном диапазоне: -40℃~105 ℃
2. Особенности продукта:
* Сердечники и контакты по вашему выбору
* Установка провода пайкой, установка на печатную плату
* Контакты для пайки, контакты для печатной платы опционально
* Водонепроницаемость, маслостойкость, морозостойкость, защита от помех
* Простота установки и обслуживания, снижение частоты ошибок при подключении
* Форма продукта: круглая, квадратная и SMD
* Области применения: строительная техника, авиация, судостроение, электрооборудование, оборудование промышленной автоматизации.
* Основные функции: как эффективный, так и быстрый прием и подключение сигнала, стабильный сигнал.
|
Степень защиты
|
IP67/IP68
|
|
Механическая работа
|
>500 циклов сопряжения
|
|
Сопротивление контакта
|
≤10mΩ
|
|
Материал разъема
|
CuZn, TPU
|
|
Покрытие контактов
|
Au (золотое покрытие)
|
|
Выход
|
Подходит для кабеля OD 3-6 мм
|

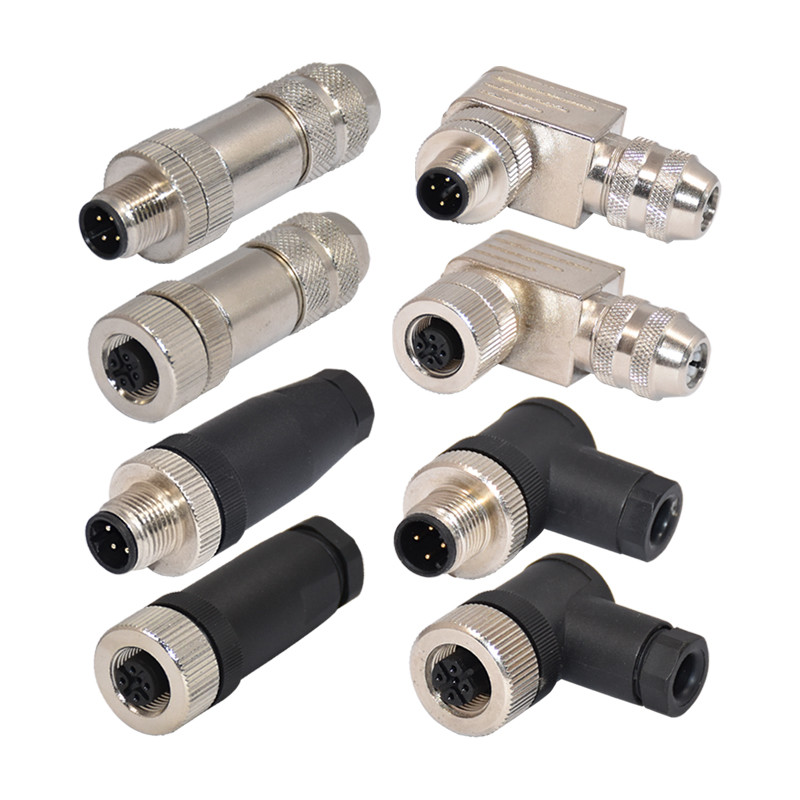

Описание типа сборки водонепроницаемого разъема M12
1. Общее введение
- Количество контактов: 3/4/5/8/12/17 контактов
- Пол: мужской и женский
- Ориентация: прямая/прямой угол
- Материал: пластик/металл
- Код: кодировка A/B/C/D
- Способ подключения: пайка, винтовой замок
- Применение: используется для передачи цифровых и аналоговых сигналов от одного устройства к другому, будь то в технологии автоматизации или нет.
Эти разъемы обеспечивают надежность обработки и доступность системы благодаря оптимальной безопасной передаче данных и превосходному дизайну.
Запатентованная концепция экранирования и прочная механическая конструкция позволяют разъему надежно и безопасно работать в суровых промышленных условиях.
2. Особенности продукта
* Разнообразные варианты конфигурации: включают светодиоды, полевые соединения/розетки, варианты с несколькими полюсами и гибкость проводки
* Меньше времени на установку: экономьте время и энергию при установке
* Используйте глобально: международно стандартизированная технология разъемов M12 с различными кодами
* Гибкий дизайн: выбирайте между несколькими вариантами подключения, чтобы обеспечить любое применение
* Индивидуальная длина провода: проводка свободно в соответствии с требованиями заказчика
|
Степень защиты
|
IP67/IP68
|
|
Механическая работа
|
>500 циклов сопряжения
|
|
Сопротивление контакта
|
≤10mΩ
|
|
Материал разъема
|
CuZn
|
|
Покрытие контактов
|
Au (золотое покрытие)
|
|
Материал корпуса разъема
|
PA/CuZn с никелевым покрытием
|

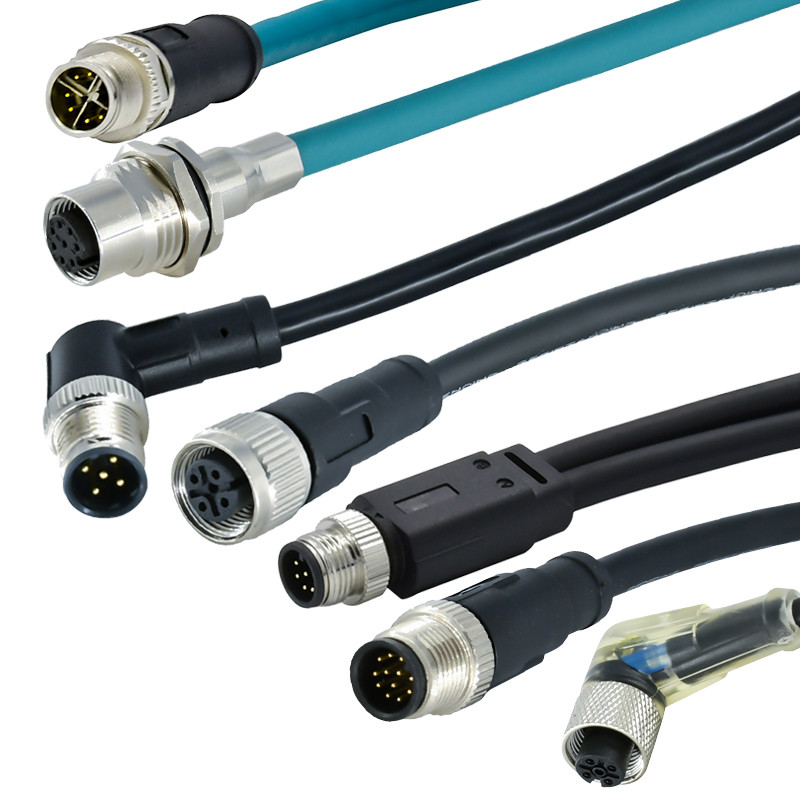

Описание формованного кабеля водонепроницаемого разъема M12
* Разъем высокого уровня в соответствии со стандартами ЕС.
* Высокая целостность сигнала и отличная производительность
* Длина кабеля 1 м/2 м/5 м/10 м с материалом ПВХ/PUR, штекер или розетка, прямой или угловой, цвет кабеля, экранированный или неэкранированный, может быть настроен в соответствии с требованиями заказчика.
* Способ подключения: литье под давлением
* Уровень водонепроницаемости: IP67/IP68
* Количество жил: 3pin, 4pin, 5pin, 8pin, 12pin, 17pin.
* Характеристики защиты: IP67 или выше, соответствует требованиям ROHS по охране окружающей среды и прошел сертификацию CE по охране окружающей среды.
* Области применения: датчики, контрольно-измерительные приборы, электронные приборы, связь, авиация, электрические системы, промышленная автоматизация и другие области.
* Кабельный разъем M12 теперь стал международным стандартным компонентом электрического соединения. Продукты водонепроницаемы, морозостойки, устойчивы к высоким температурам, легко устанавливаются, хороший контакт. Они использовались в различных сложных и суровых условиях.
|
Тип
|
Формованный
|
|
Степень защиты
|
IP67/IP68
|
|
Механическая работа
|
>500 циклов сопряжения
|
|
Материал разъема
|
CuZn, TPU или PVC
|
|
Система фиксации разъема
|
Пайка
|
|
Покрытие контактов
|
Au (золотое покрытие)
|
